ME600型管线式高剪切混合乳化机
|
产品简介
管线式高剪切混合乳化机有三个系列。
单级系列,二级系列,三级系列,可满足不同用户、不同工况、不同行业的分散、乳化、均质工艺要求,以及不同产量的要求,高剪切混合乳化机有如下特点:
● 具有连续大批量生产处理能力,无死角,粒径分布范围更窄,均匀更高、操作简便,可实现自动化作业。
● 结构紧凑,安装简便,占用空间小,运行稳定,噪音低。
● 工作腔内传动采用悬臂式,可实现轴向进料,径向出料。
● 可适用于高温、高粘度、大流量等工况如改性沥青、乳化沥青、纸浆分散、塑料、橡胶、环保等领域。
● 可选用的密封形式:机械密封、骨架密封、填料密封。
● 配上贮存罐可用于连续操作的串联式工艺过程,也可用于循环往复的工艺过程,这种设计保证了所有进入混合容器的物料在退出前都必须先通过精密配合的定子和转子的间隙,抽取能力之大足以将物料抽吸上来,再顺流下去不需辅助泵,特殊的单一或双重机械密封用于强烈的工艺过程。
结 构 图
|
|
|
一级管线式乳化机结构图 |
二级管线式乳化机结构图 |
三级管线式乳化机结构图 |
转子/定子
|
|
|
ME600A-1单级管线式高剪切混合乳化机 |
ME600B-1单级管线式高剪切混合乳化机 |
工作腔内装有一组定、转子,工作腔内传动轴采用悬臂式,传动轴与电机采取直联,密封形式一般采用机械密封,也可选用其他密封。
适用于中、小批量循环处理生产工艺,建议与间歇式高剪切分散乳化机同时使用,处理效果更佳。
特点:机械密封内置式,直接接触物料,适用于低粘度低温液体。 |
工作腔内装有一组定、转子,工作腔内传动轴采用悬臂式,弹性联轴器将电机与轴承箱内的主轴联接,提高传动轴的运行质量,密封形式根据不同的工况来选择。
适用于中、大批量循环处理生产工艺或高温作业工况,建议与间歇式高剪切分散乳化机同时使用,处理效果更佳。
特点:机械密封外置式,不与物料接触,适用于中、高粘度物料。 |
|
技术参数
ME600A-1、ME600B-1系列管线式高剪切混合乳化机
型 号 |
功率
(kW) |
转速
(rpm) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J
DN |
K
DN |
流 量
(m3/h) |
n-d |
ME601A-1 |
1.1 |
2900 |
575 |
90 |
180 |
150 |
20 |
300 |
220 |
280 |
250 |
32 |
25 |
-1 |
4-Ф14 |
ME603A-1 |
2.2 |
2900 |
575 |
90 |
180 |
150 |
20 |
300 |
220 |
280 |
250 |
40 |
32 |
-3 |
4-Ф14 |
ME605A-1 |
4 |
2900 |
743 |
137 |
224 |
182 |
25 |
400 |
320 |
375 |
346 |
50 |
40 |
-5 |
4-Ф14 |
ME610A-1 |
7.5 |
2900 |
743 |
137 |
224 |
182 |
25 |
400 |
320 |
375 |
346 |
50 |
40 |
-7 |
4-Ф14 |
ME615A-1 |
11 |
2900 |
864 |
140 |
250 |
190 |
25 |
480 |
405 |
420 |
380 |
65 |
50 |
-12 |
4-Ф14 |
ME620A-1 |
15 |
2900 |
916 |
140 |
250 |
190 |
25 |
480 |
405 |
420 |
380 |
65 |
50 |
-20 |
4-Ф14 |
ME630A-1 |
22 |
2900 |
986 |
140 |
270 |
190 |
15 |
550 |
475 |
450 |
410 |
65 |
50 |
-30 |
4-Ф20 |
ME650B-1 |
37 |
2900 |
1400 |
150 |
300 |
230 |
15 |
1300 |
1220 |
550 |
480 |
80 |
65 |
-40 |
6-Ф20 |
ME660B-1 |
45 |
2900 |
1485 |
150 |
325 |
240 |
15 |
1300 |
1220 |
590 |
520 |
100 |
80 |
-50 |
6-Ф20 |
ME675B-1 |
55 |
2900 |
1800 |
150 |
350 |
250 |
15 |
1500 |
1420 |
660 |
580 |
100 |
80 |
-60 |
6-Ф24 |
ME6100B-1 |
75 |
2900 |
1920 |
180 |
380 |
260 |
15 |
1500 |
1420 |
720 |
640 |
125 |
100 |
-80 |
6-Ф24 |
注:*表中流量范围是指介质为“水”时测定的数据,表中所列型号的出口压力≤0.2MPa。
*对流动性较差的介质,建议在入口处用流量相匹配的泵输送,泵入的压力≤0.2MPa。
*本表数据如有更改,恕不另行通知,正确参数以提供实物为准。
ME600B-3系列管线式高剪切混合乳化机
|
|
工作腔内从进料口到出料口依次有三组定、转子,物料进入后须经三组定、转子分散剪切后才能从出料口输出。 |
|
|
技术参数
型 号 |
功率(kW) |
转速(rpm) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
流量范围 |
出口压力 |
ME610-3 |
7.5 |
2900 |
1213 |
218 |
232 |
155 |
50 |
1120 |
1010 |
300 |
240 |
50 |
40 |
7 |
≤0.2 |
ME615-3 |
11 |
2900 |
1365 |
242 |
293 |
180 |
50 |
1310 |
1100 |
350 |
230 |
80 |
65 |
12 |
≤0.15 |
ME620-3 |
15 |
2900 |
1500 |
260 |
260 |
200 |
50 |
1420 |
1280 |
422 |
322 |
80 |
65 |
20 |
≤0.2 |
ME630-3 |
22 |
2900 |
1605 |
290 |
260 |
206 |
50 |
1540 |
1340 |
422 |
322 |
80 |
65 |
30 |
≤0.2 |
ME640-3 |
30 |
2900 |
1690 |
210 |
340 |
295 |
60 |
1576 |
1376 |
550 |
470 |
100 |
80 |
35 |
≤0.2 |
ME650-3 |
37 |
2900 |
1870 |
305 |
310 |
246 |
60 |
1720 |
1560 |
550 |
470 |
100 |
80 |
40 |
≤0.2 |
ME675-3 |
55 |
2900 |
2135 |
330 |
360 |
276 |
60 |
1985 |
1825 |
600 |
520 |
125 |
100 |
60 |
≤0.2 |
ME6100-3 |
75 |
2900 |
2520 |
350 |
410 |
295 |
60 |
2335 |
2195 |
700 |
600 |
150 |
125 |
80 |
≤0.2 |
注: |
表中流量范围是指介质为“水”时测定的数据。
如采用循环工艺,建议与间歇式高剪切分散乳化机配合使用。
对流动性较差的介质,建议在入口处用流量相匹配的泵输送,泵入的压力≤0.2MPa。
本表数据如有更改,恕不另行通知,正确参数以提供实物为准。
粘度每增加1000mPax,标称的物料流量将减少20%。
在粘度为3000mPas左右时必须泵入。
所用的泵应尽可能连续泵入。
使用泵输入时,必须考虑到分散机的功耗。
物料流量较小时,必须注意观测温度,考虑在输入端安装泵以增加流量。 |
|
|
|
高剪切管线式乳化机
|

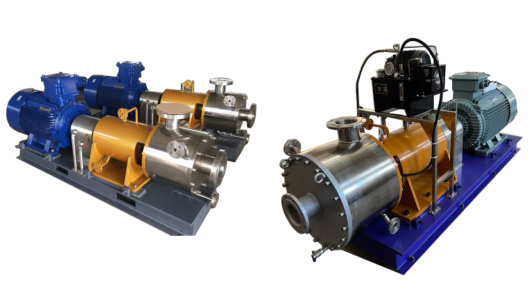

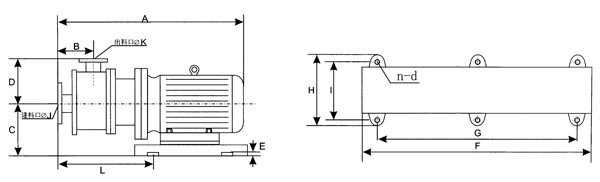

ME600-3系列卧式高剪切管线式乳化机 |
|
工作腔内从进料口到出料口依次有三组定、转子,物料进入后须经三组定、转子分散剪切后才能从出料口输出。 |
|
技术参数 |
型 号 |
功率(kW) |
转速(rpm) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
流量范围 |
出口压力 |
ME610-3 |
7.5 |
2900 |
1213 |
218 |
232 |
155 |
50 |
1120 |
1010 |
300 |
240 |
50 |
40 |
7 |
≤0.2 |
ME615-3 |
11 |
2900 |
1365 |
242 |
293 |
180 |
50 |
1310 |
1100 |
350 |
230 |
80 |
65 |
12 |
≤0.15 |
ME620-3 |
15 |
2900 |
1500 |
260 |
260 |
200 |
50 |
1420 |
1280 |
422 |
322 |
80 |
65 |
20 |
≤0.2 |
ME630-3 |
22 |
2900 |
1605 |
290 |
260 |
206 |
50 |
1540 |
1340 |
422 |
322 |
80 |
65 |
30 |
≤0.2 |
ME640-3 |
30 |
2900 |
1690 |
210 |
340 |
295 |
60 |
1576 |
1376 |
550 |
470 |
100 |
80 |
35 |
≤0.2 |
ME650-3 |
37 |
2900 |
1870 |
305 |
310 |
246 |
60 |
1720 |
1560 |
550 |
470 |
100 |
80 |
40 |
≤0.2 |
ME675-3 |
55 |
2900 |
2135 |
330 |
360 |
276 |
60 |
1985 |
1825 |
600 |
520 |
125 |
100 |
60 |
≤0.2 |
ME6100-3 |
75 |
2900 |
2520 |
350 |
410 |
295 |
60 |
2335 |
2195 |
700 |
600 |
150 |
125 |
80 |
≤0.2 |
ME6200-3 |
90 |
1470 |
2905 |
375 |
460 |
315 |
80 |
2685 |
2565 |
800 |
680 |
175 |
150 |
100 |
≤0.2 |
ME6300-3 |
110 |
1470 |
3290 |
400 |
510 |
333 |
80 |
3035 |
2935 |
950 |
760 |
200 |
175 |
100 |
≤0.2 |
ME6400-3 |
132 |
1470 |
3675 |
425 |
560 |
350 |
80 |
3385 |
3300 |
1050 |
840 |
225 |
200 |
100 |
≤0.2 |
ME6500-3 |
160 |
1470 |
4060 |
450 |
610 |
370 |
80 |
3735 |
3670 |
1150 |
920 |
250 |
225 |
100 |
≤0.2 |
|
|
ME800-3系列立式高剪切管线式乳化机 |
工作原理
在电机的高速驱动下,将一个相或多个相分布到另一个连续相中,转子高速旋转所产生的
高切线速度和高频机械效应带来的强劲功能,使物料在转、定子狭窄的间隙中受到强烈的
机械及液力剪切,液层摩擦、挤压、揉搓和撕裂等综合作用,从而使不相溶的固相、液相
在相应成熟工艺和适量添加剂的共同作用下,逐级由粗到细的瞬间均匀,精细地分散乳化
及研磨,经过高频的循环往复,最终连续得到细度分布均匀的高品质产品。
产品特点
● 直立式,物料可以全部进入工作腔。
● 无死角。
● 连续混合乳化和分散方法。
● 低噪音、运转平稳
● 正、反方向均可转动,可双倍提高剪切功效,延长使用寿命。
● 机械密封性能提高。 |
|
|
技术参数 |
型 号 |
功率(KW) |
转速(rpm) |
A |
B |
C |
D |
E |
F |
G |
流量范围 |
出口压力 |
ME810-3 |
7.5 |
2900 |
210 |
468 |
1360 |
580 |
560 |
50 |
40 |
7 |
≤0.2 |
ME815-3 |
11 |
2900 |
235 |
496 |
1490 |
600 |
560 |
65 |
50 |
12 |
≤0.2 |
ME820-3 |
15 |
2900 |
235 |
496 |
1490 |
600 |
560 |
65 |
50 |
20 |
≤0.2 |
ME830-3 |
22 |
2900 |
235 |
496 |
1580 |
600 |
560 |
80 |
65 |
30 |
≤0.2 |
ME840-3 |
30 |
2900 |
280 |
510 |
1580 |
680 |
620 |
80 |
65 |
35 |
≤0.2 |
ME850-3 |
37 |
2900 |
300 |
530 |
1600 |
730 |
670 |
100 |
80 |
40 |
≤0.2 |
ME875-3 |
55 |
2900 |
300 |
530 |
1620 |
730 |
670 |
125 |
100 |
60 |
≤0.2 |
ME8100-3 |
75 |
2900 |
330 |
550 |
1650 |
750 |
700 |
150 |
125 |
80 |
≤0.2 |
ME8200-3 |
90 |
1440 |
340 |
590 |
1800 |
820 |
750 |
150 |
125 |
100 |
≤0.2 |
|
|
| | | | | | |
