板式换热器
|

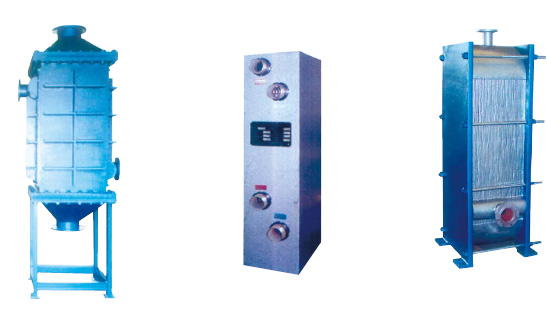

| 焊接式板式换热器 |
产品特点
● 新型的节能热交换设备,传热效率高
● 结构紧凑、操作简单
● 耐高压，耐温高
● 以焊接为主的密封结构
● 清洗用机械或化学清洗等，清洗彻底，提高换热效率
板片材质
● 板片材质：SUS304、321、316L等
● 板片厚度：1.2-0.8mm |
 |
|
| 应用范围 |
| 适用于化工、化肥、医药、冶金、机械、动力、矿山、印染、城镇供暖等部门，用以满足加热、冷凝、冷却及热回收等各种工艺要求。 |
|
BRRQ/BRRG/BRRY全焊型板式换热器（以下简称换热器）是集列管式换热器耐较高温度和较高压力与可拆板式换热器传热效率高的优点于一体，具有重量轻、传热系数高、阻力小、不易结垢，适应性大等优点。另外，KR R Q/K R R G/K R R Y/K R R Q-g全焊型板式换热器是一种宽流道的板式换热器，它适用于温差流量大的工艺需求；并适应对带有微粒浮体物和粘度较高的流体。
换热器主要由板片、端板、进出口管箱和封头等组成。
板片束由相邻两板片以180度交角交替排列并对合焊接组成流道。流体通过进出口法兰以错流式在板片中流动，由于板片上的曲折波纹，使流体在流道中不断地转向，形成紊流，从而大大提高了传热效率。 |
 |
|
| 焊接式系列板式换热器主要技术参数 |

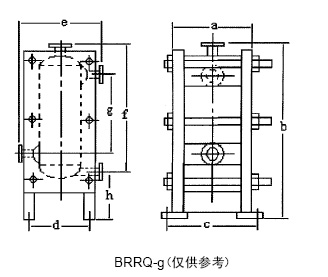

人字型板片
（包括BRRQ、BRRQ-g、BRRG、BRRY） |
宽流道板片
（包括KRRQ、KRRQ-g、KRRY） |
单片换热面积m2 |
0.02-1.4 |
单片换热面积m2 |
0.2-2.8 |
最大组装面积m2 |
2-1000 |
最大组装面积m2 |
5-1500 |
最大水处理量m3/h |
5-2500 |
最大水处理量m3/h |
20-4000 |
工作压力Mpa |
≤3.0 |
工作压力Mpa |
≤2.5 |
工作温度℃ |
≤300 |
工作温度℃ |
≤300 |
板面距mm |
2.5-4.5 |
板面距mm |
5.0-10.0 |
流道截面积m2 |
0.00036-0.00261 |
流道截面积m2 |
0.0012-0.008 |
管径mm |
20-600 |
管径mm |
20-800 |
|
| 注：客户如有特殊要求，本公司尽力为您服务！ |

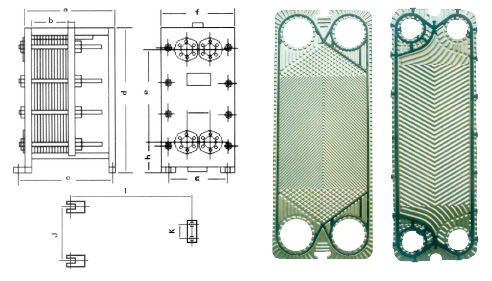

| 可拆式板式换热器 |
产品特点
● 是一种新型的节能热交换装置，传热效果高
● 结构紧凑、占地面积小
● 操作简便，清洗、拆卸、维护方便
● 容易改变换热面积或流程组
板片材质
● 板片人字形波纹，介质流动形成湍流状态，免粘胶式密封垫片。传热系数能高达2000～5000W/m2.k左右
● 板片材质：SUS304、316L、321、钛板等
● 密封垫片丁腈、三元乙丙、氟胶等
● 板片厚度：0.8～0.5
应用范围
适用于化工、机械、食品、饮料、医药、住宅供
暖、供热水、空调等部门。 |
|
|
|
| BRR系列可拆式板式换热器主要技术参数 |
型号 |
最大组装面积m3 |
最大水处理量m3/h |
管径mm |
工作压力MPa |
工作温度℃ |
流道截面积m2 |
板间距mm |
板片尺寸mm |
中心距mm |
002 |
1.5 |
6 |
20 |
1.0 |
150 |
0.000285 |
3.0 |
285×125 |
66×225 |
006 |
5.0 |
15 |
32 |
1.6 |
150 |
0.0003 |
2.5 |
487.5×152 |
72×406 |
008 |
10 |
40 |
50 |
1.0 |
150 |
0.00043 |
2.5 |
500×215 |
100×385 |
01 |
12 |
40 |
50 |
1.6 |
150 |
0.00045 |
2.5 |
500×222 |
125×403 |
012 |
20 |
70 |
65 |
1.6 |
150 |
0.000476 |
2.6 |
618×243 |
122×496 |
02 |
40 |
90 |
80 |
1.6 |
150 |
0.00085 |
3.2 |
910×304 |
167×768 |
025 |
50 |
160 |
100 |
1.0 |
150 |
0.00121 |
4.5 |
1000×333 |
170×840 |
03 |
60 |
160 |
100 |
1.6 |
150 |
0.0014 |
4.0 |
1000×400 |
230×830 |
035 |
80 |
160 |
100 |
1.6 |
150 |
0.00117 |
3.5 |
1219×406 |
240×1053 |
045 |
120 |
350 |
150 |
1.6 |
150 |
0.0018 |
4.0 |
1219×487 |
265×1000 |
06 |
200 |
680 |
200 |
1.0 |
150 |
0.00216 |
4.0 |
1219×609 |
324×937 |
08 |
300 |
680 |
200 |
1.0 |
150 |
0.00216 |
4.0 |
1615×609 |
324×1333 |
|
| 注：客户如有特殊要求，本公司尽力为您服务！ |
